Все большей популярностью у автомобилистов пользуются Android-магнитолы. Такие устройства значительно превосходят стандартные модели в плане функциональности. Правда, у неопытного пользователя могут возникнуть проблемы с их подключением. Наш гайд поможет избежать их.

Содержание
  1. Виды магнитол
  2. Подготовка к установке Android-магнитолы
  3. Подключение Android-магнитолы
  4. Способы подключения Android-магнитолы
  5. Схема подключения Android-магнитолы
  6. Важные советы
Прокомментировать

Виды магнитол

Прежде всего, разберемся с тем, какие виды магнитол бывают. Благо на рынке представлено сразу несколько вариаций:

  • 1DIN — стандартные магнитолы с лицевой панелью с кнопками, разъемами для кассет и дисков. В основном встречаются на стареньких и бюджетных авто;
  • 2DIN — такие магнитолы сейчас встречаются чаще всего. Они больше по размеру, но и функционал у них гораздо шире, от навигации до поддержки Bluetooth;
  • Мультимедийные центры — более прокаченные устройства с богатым набором фишек с возможностью управлять через смартфон, подключаться к сети и так далее;
  • Магнитолы с выдвижным дисплеем — что-то среднее между 1DIN и 2DIN, поскольку на корпусе от первого поставлена выдвижная сенсорная панель.

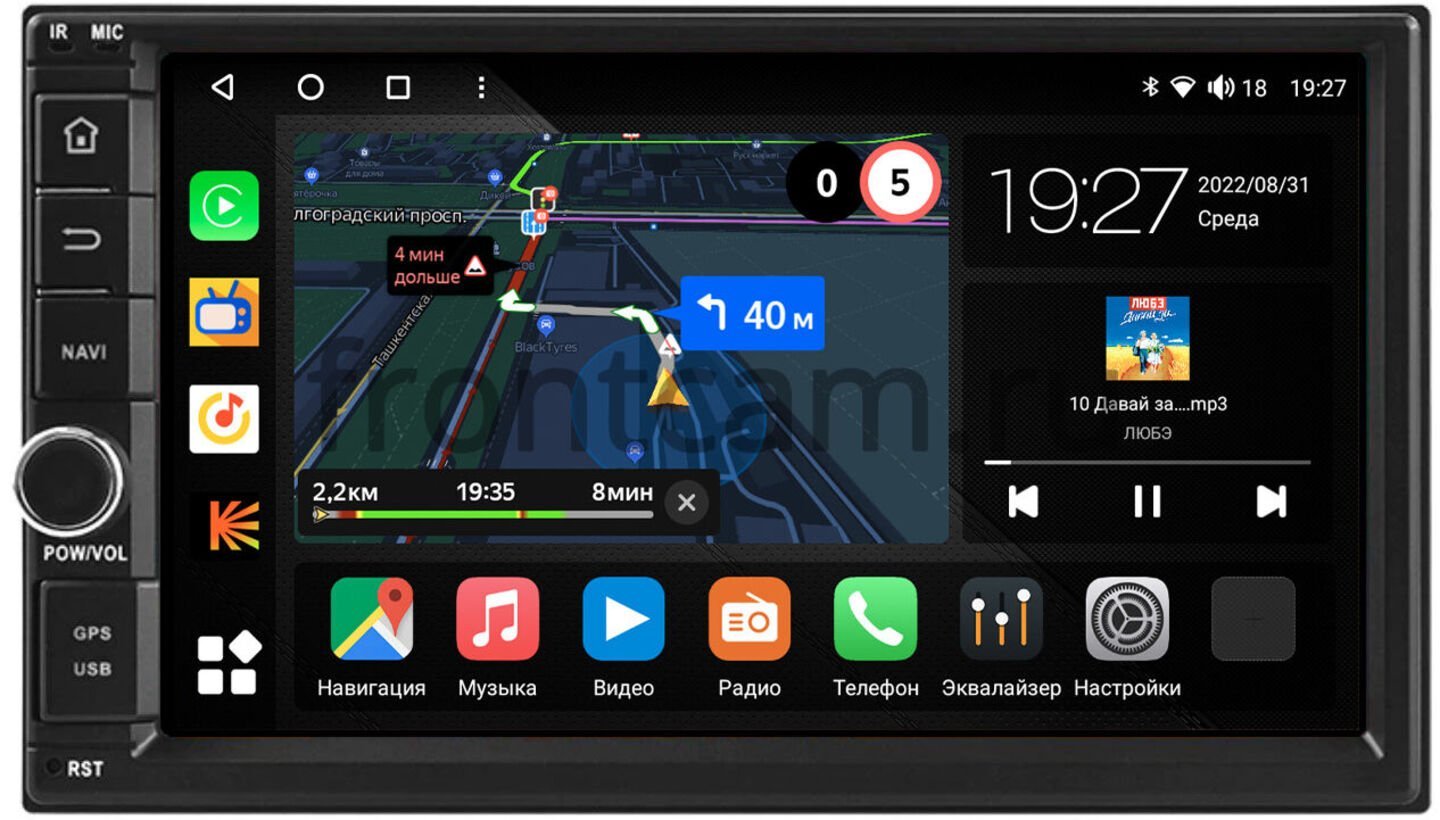

Источник: Frontcam / АвтомагнитолаИх размеры могут быть как стандартизированными и подходить практически для любого транспорта, так и уникальными, подходящими для строго конкретной модели машины.

Подготовка к установке Android-магнитолы

Перед началом установки Android-магнитолы заранее подготовьте все необходимые инструменты и материалы. Стандартный набор выглядит следующим образом:

  • Сама магнитола;
  • Монтажный комплект с рамкой и крепежами;
  • Переходники к проводке машины (в случае необходимости);
  • Набор отверток;
  • Плоскогубцы;
  • Пассатижи;
  • Тестер;
  • Изолента.

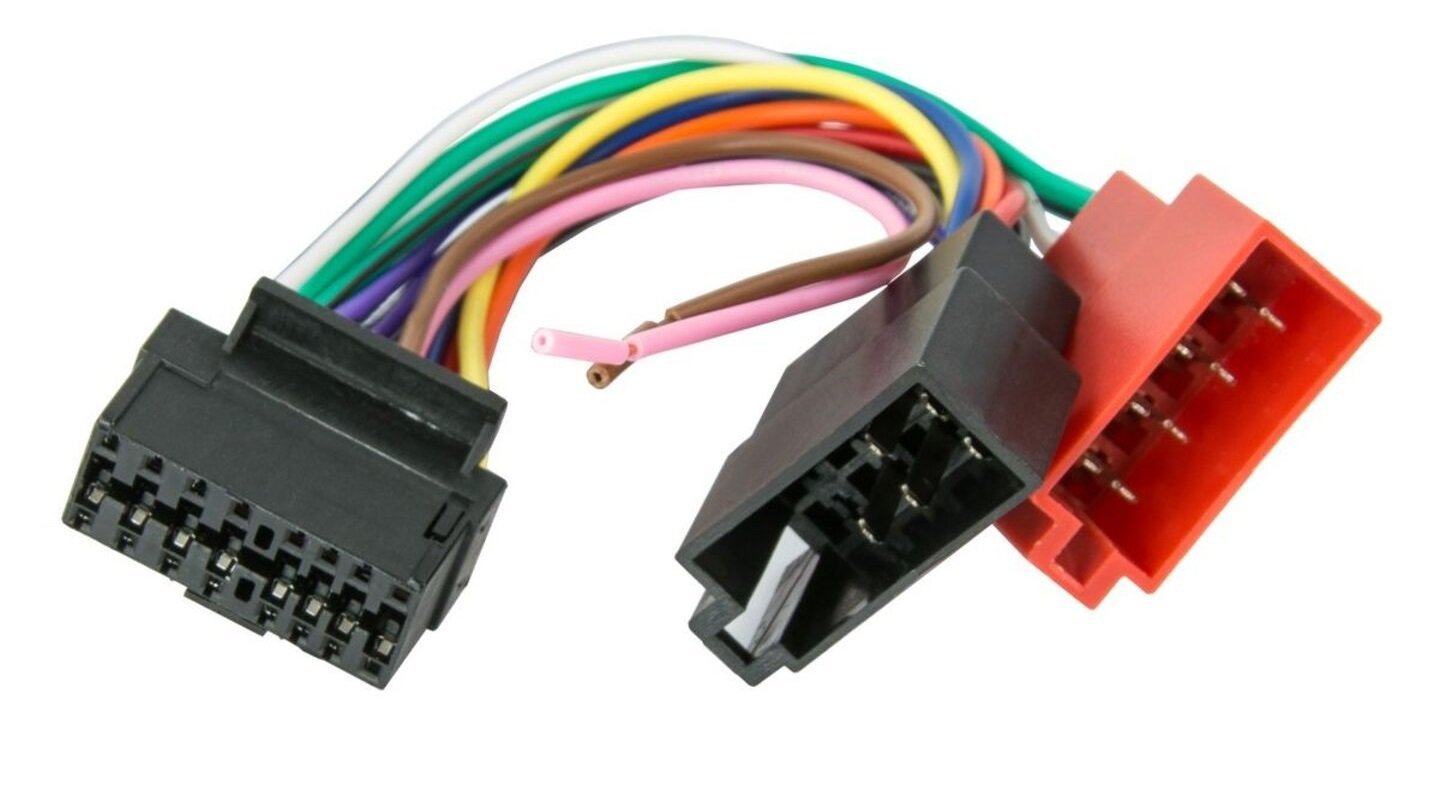

Источник: Asbshop / Разъем для подключения магнитолыВ зависимости от модели что-то из этого может не пригодиться вовсе, или наоборот, потребуется уникальный инструмент.

Подключение Android-магнитолы

Первым делом отключите аккумулятор автомобиля, чтобы не допустить короткого замыкания и повреждения системы. Как только закончите с питанием, можно приступать к установке.

  • С помощью инструментов аккуратно извлеките старую магнитолу. Обычно достаточно освободить фиксаторы или открутить крепежные элементы;
  • Подготовьте место для новенького гаджета. Протрите пыль, удостоверьтесь, что разъем подходит по размеру, уберите все лишнее;
  • Подключите провода магнитолы к проводам автомобиля. В большинстве случаев разъемы стандартизированы и легко подгоняются друг к другу. В редкие моменты необходимо использовать переходники;
  • После подключения поставьте магнитолу на место и закрепите ее с помощью монтажной рамки или винтов.

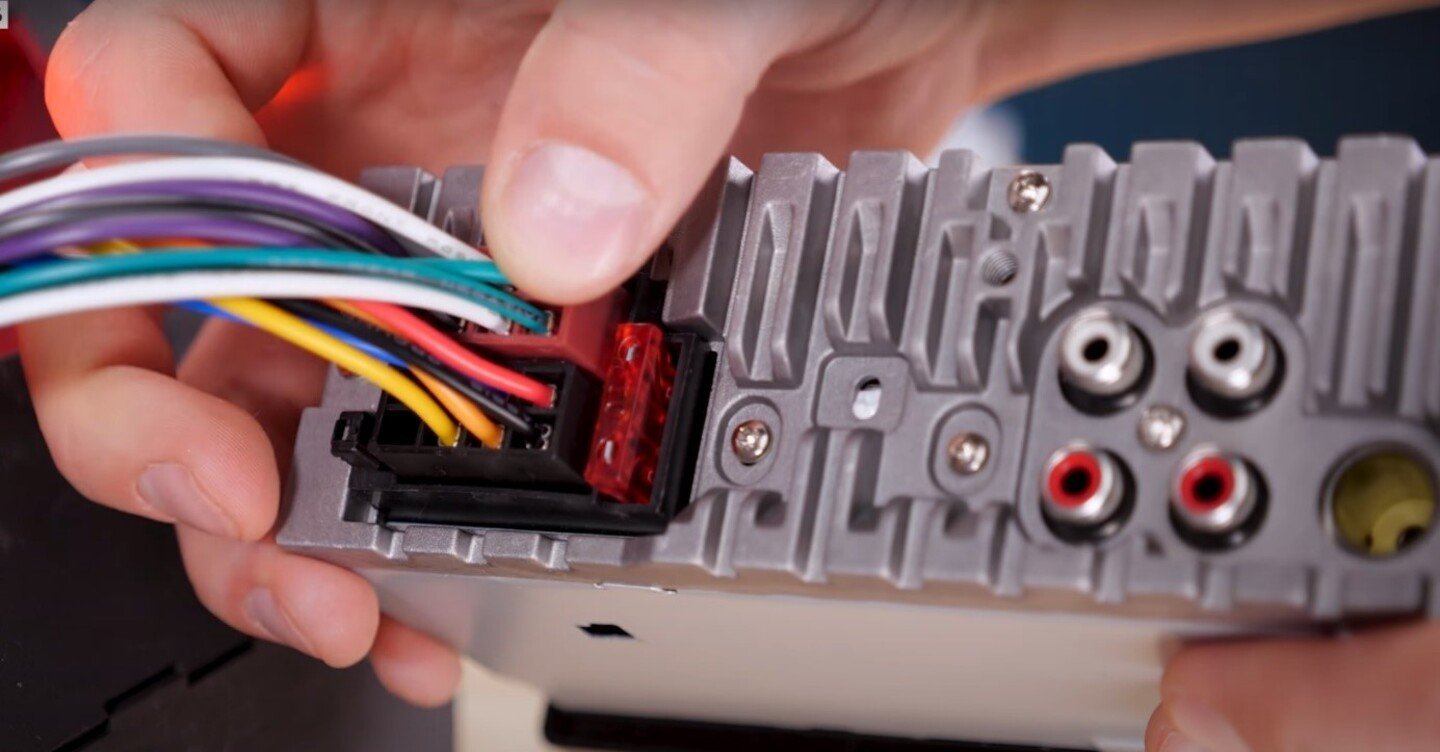

Источник: Lenremont / Подключение магнитолыПосле всех манипуляций остается только включить обратно питание машины и проверить работу самой магнитолы. Сразу же протестируйте основные функции, от звука до подсветки, а также настройте ее под себя.

Способы подключения Android-магнитолы

Что касается способов подключения кабелей магнитолы к машине, то выделяются несколько основных вариантов:

  • Через ISO-разъем — самый часто встречающийся случай. Главное преимущество кроется в том, что провода уже разделены на питание и акустику;
  • Переходники для нестандартных разъемов — такое происходит в том случае, если на транспорте установлены какие-то особые коннекторы. Поэтому для облегчения процесса, а также чтобы не резать и портить заводские провода, лучше купить переходник;
  • Прямое подключение к проводке автомобиля — к такому способу прибегают тогда, когда ISO-разъем отсутствует. Все кабели придется подсоединять друг к другу вручную. Такой метод требует особой внимательности и аккуратности, чтобы ничего не перепутать.

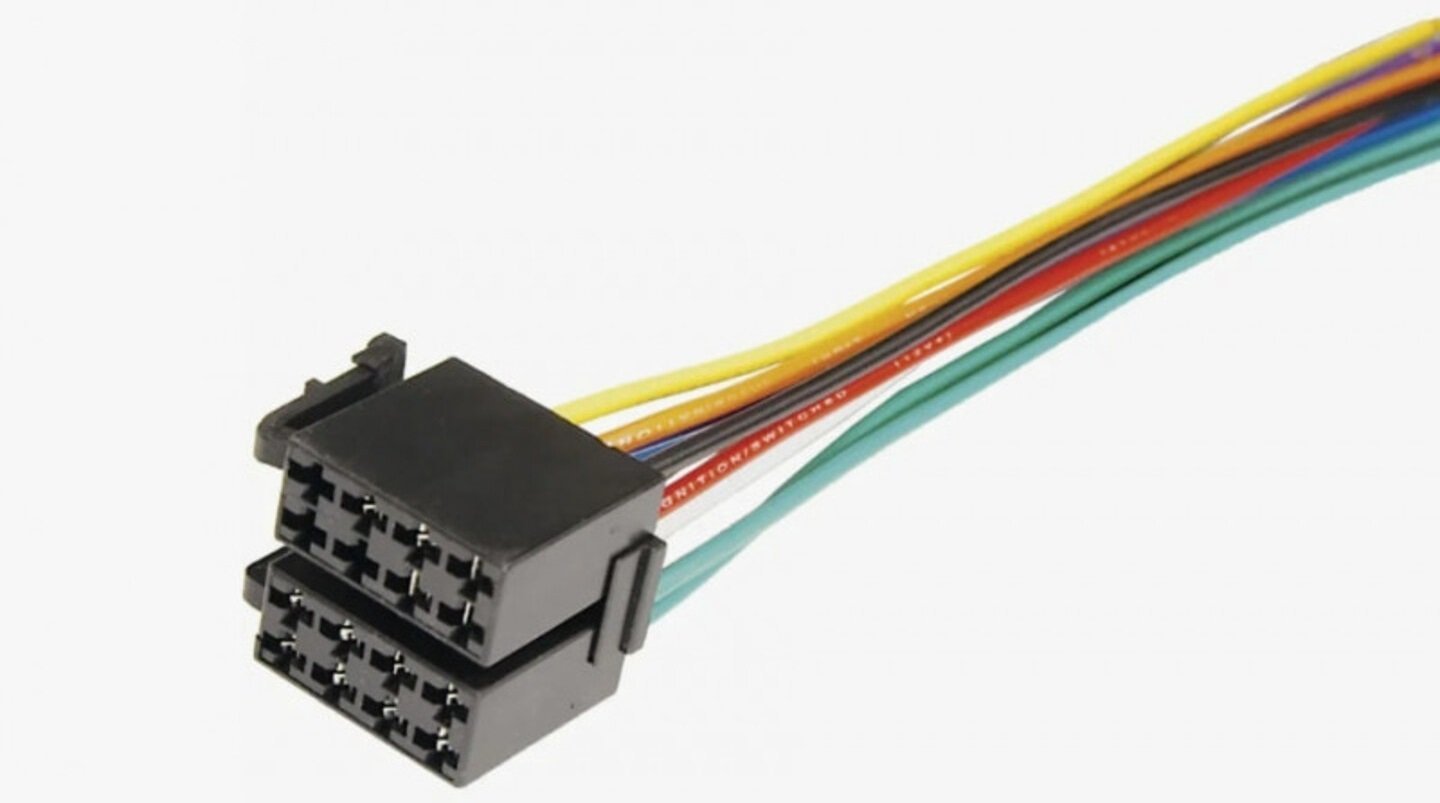

Источник: Autofox82 / ISO разъем

Схема подключения Android-магнитолы

Схема подключения проводки может отличаться в зависимости от модели и производителя магнитолы. Самый стандартный вариант выглядит следующим образом:

  • Красный провод — питание, которое соединяется с замком зажигания. Это позволяет гаджету включаться одновременно с транспортом;
  • Желтый провод — постоянное питание идет на «плюс» аккумулятора, чтобы настройки девайса не слетали при выключении;
  • Черный провод — масса крепится на «минус» аккумулятора или сам кузов;
  • Белый, серый, зеленый, фиолетовый провода — парочка кабелей, выполняющих роль выхода на динамики.

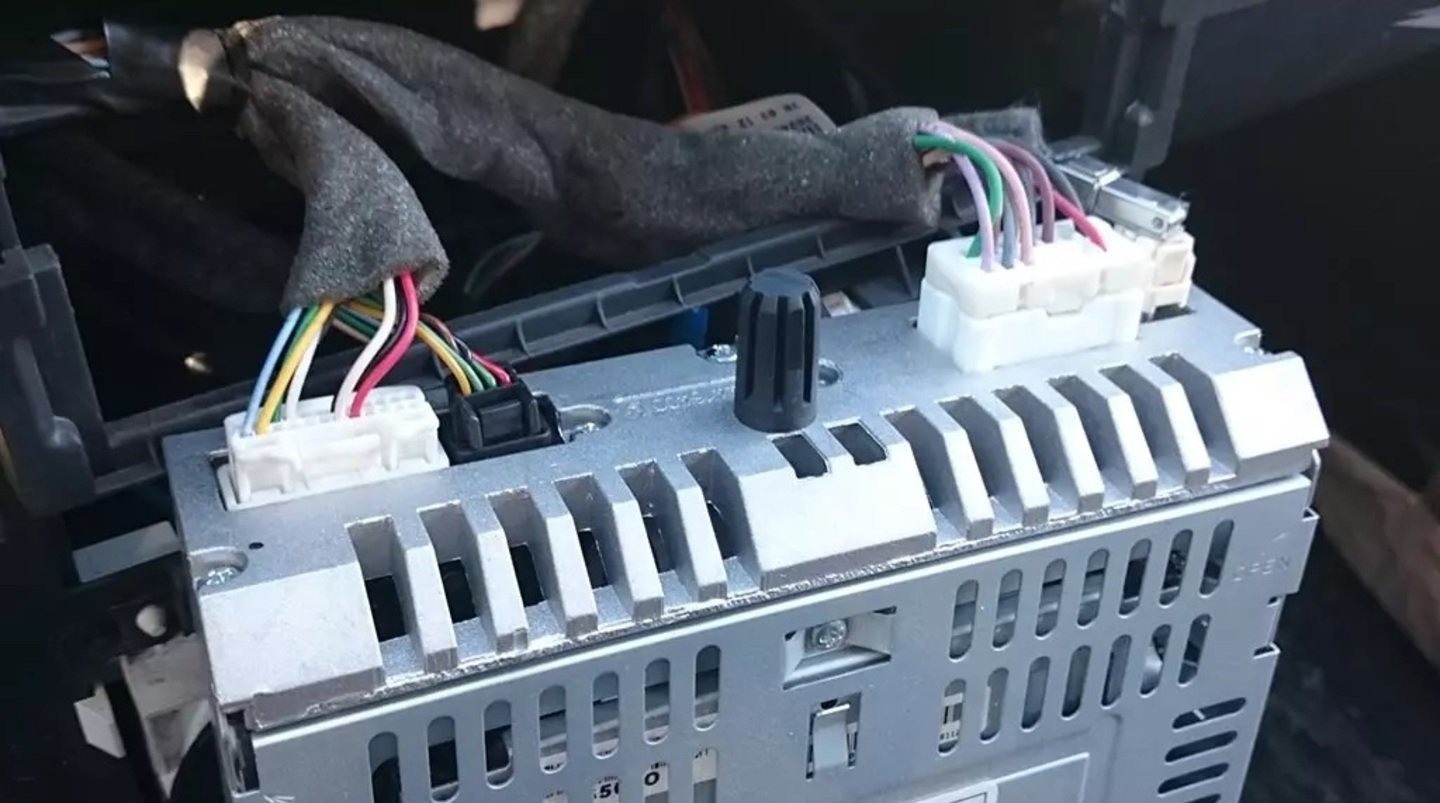

Источник: AvCar78 / Подключение проводов магнитолыОтдельно идет антенный провод, предназначенный для подключения магнитолы к радиоантенне. На некоторых устройствах предусмотрены отдельные выходы для подключения сабвуферов, усилителей и камер заднего вида.

Важные советы

Во избежание ошибок при подключении магнитолы к транспорту, следует помнить о нескольких важных правилах:

  • Всегда изучайте инструкцию к магнитоле. Разберитесь с тем, какие провода нужны, что и куда втыкать;
  • Внимательно следите за полярностью. Помните, что «плюс» должен идти на «плюс», а «минус» — на «минус»;
  • Надежно изолируйте соединения изолентой, если не хотите получить сюрприз в виде замыкания или окисления;
  • Никогда не перерезайте заводские провода, всегда используйте переходники.

И главное, если вы не уверенны в прямоте своих рук, то лучше обратиться к специалистам. Так вы сбережете и время, и нервы, но потратите средства.

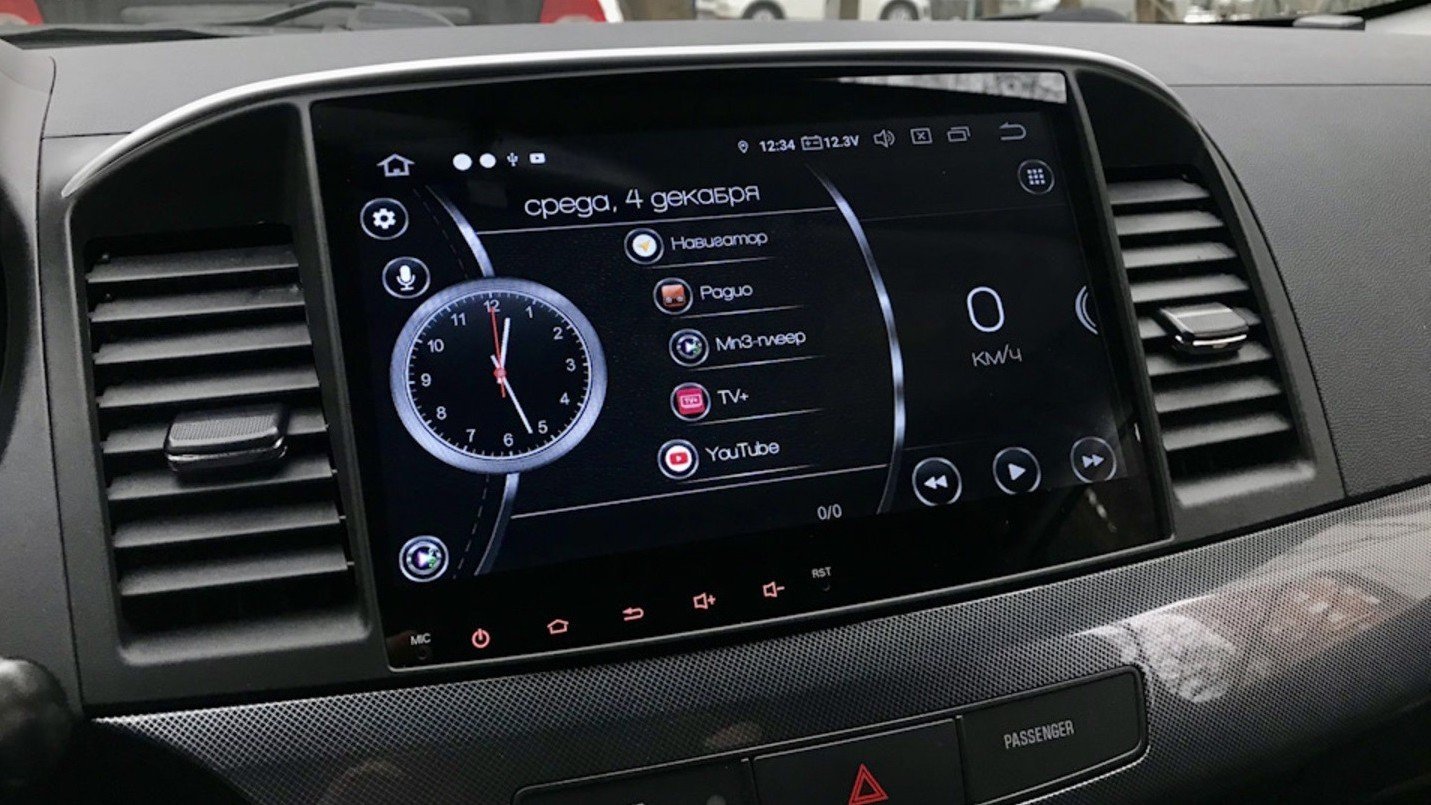

Заглавное фото: Drive2
