Как подключить видеокарту к ноутбуку

Подключить внешнюю видеокарту (eGPU) к ноутбуку можно несколькими способами, но важно учитывать совместимость модели с конкретным разъемами и пропускную способность интерфейса. Более подробно о данной процедуре вы узнаете из нашего материала.

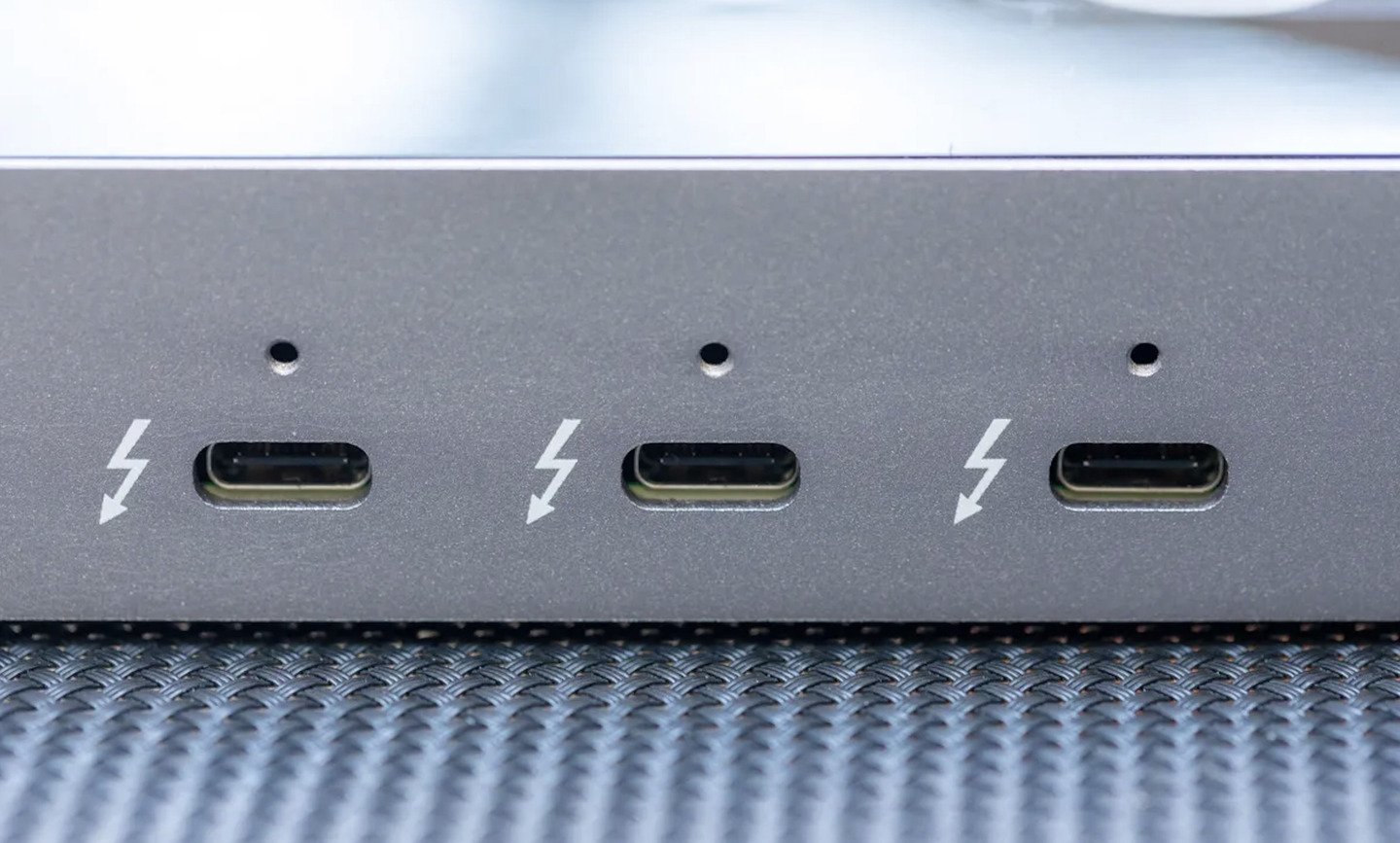

Через Thunderbolt 3/4

Источник: CNET / Thunderbolt 3/4

Необходимые условия

Ноутбук с портом Thunderbolt 3/4;
Док-станция (бокс) для видеокарты;
Видеокарта (совместимая с eGPU-боксом).

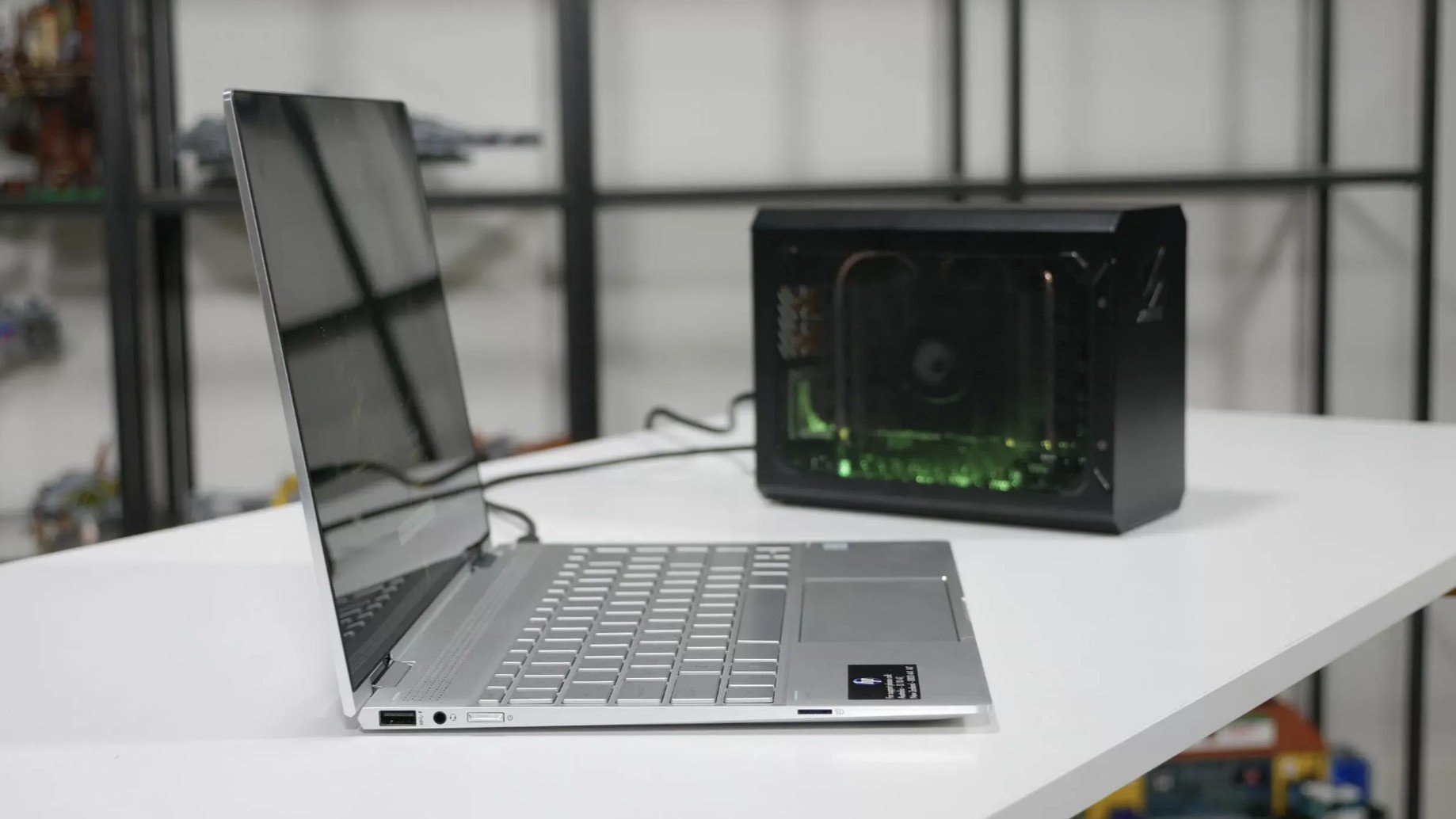

Thunderbolt 3/4, который поддерживает скорость до 40 Гбит/с (эквивалентно PCIe x4). Видеокарта устанавливается в специальный eGPU-бокс (например, Razer Core X, ASUS XG Station), а затем подключается к ноутбуку с помощью Thunderbolt-кабеля.

Плюсы

Высокая скорость передачи данных, минимальные задержки;
Простота подключения — всего один кабель;
Поддержка горячего подключения (можно отключать без выключения ноутбука);
Совместимость с современными ноутбуками;
Возможность зарядки ноутбука через Thunderbolt (если бокс поддерживает).

Минусы

Высокая стоимость (eGPU-бокс стоит от $200 до $500 без видеокарты);
Ограниченная совместимость — ноутбук должен поддерживать eGPU;
Снижение производительности — Thunderbolt 3/4 эквивалентен PCIe x4, а десктопные видеокарты в основном используют PCIe x16.

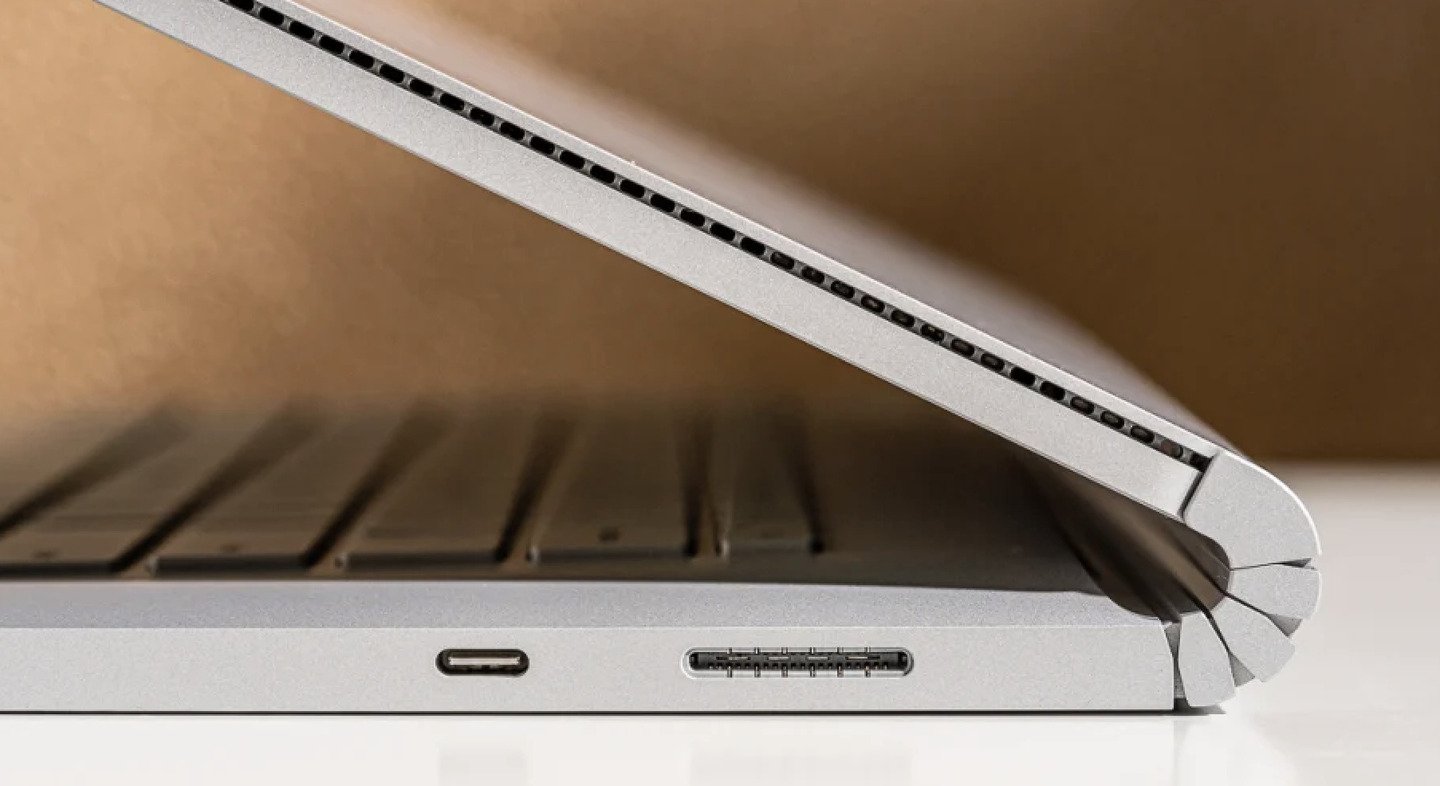

Через USB 4.0

Источник: PCMAG / USB 4.0

Необходимые условия

Ноутбук с поддержкой USB 4.0 (не путать с USB 3.2);
eGPU-док-станция, поддерживающая USB 4.0;
Видеокарта.

USB 4.0 поддерживает те же протоколы, что и Thunderbolt 3, поэтому некоторые устройства позволяют подключать видеокарты через этот интерфейс. Но сейчас на рынке мало eGPU-боксов, работающих через USB 4.0.

Плюсы

Работает на ноутбуках без Thunderbolt;
Скорость сравнима с Thunderbolt 3;
Простота подключения.

Минусы

Очень мало совместимых eGPU-боксов;
Часто есть ограничения по совместимости видеокарт.

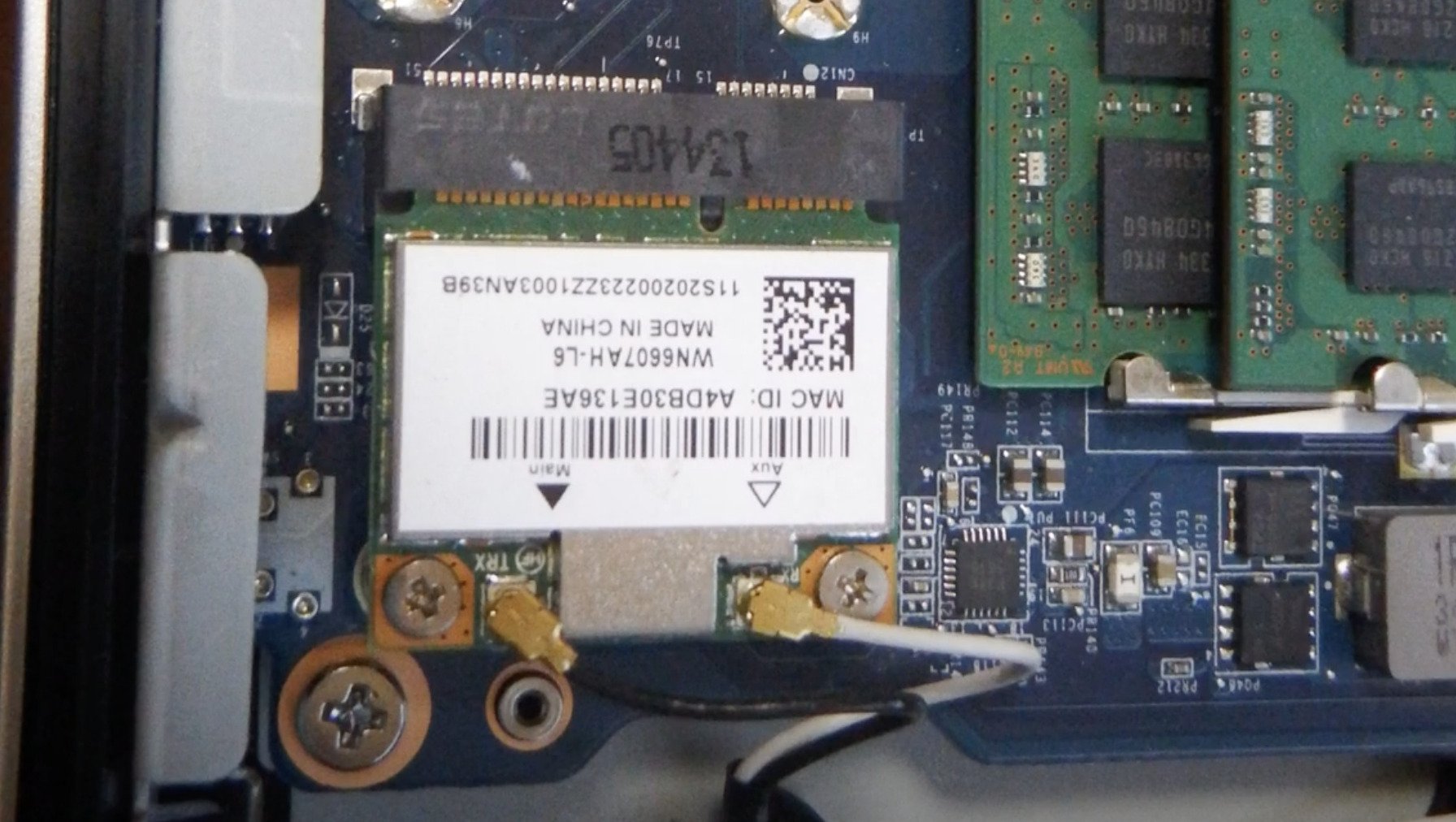

Через M.2 NVMe

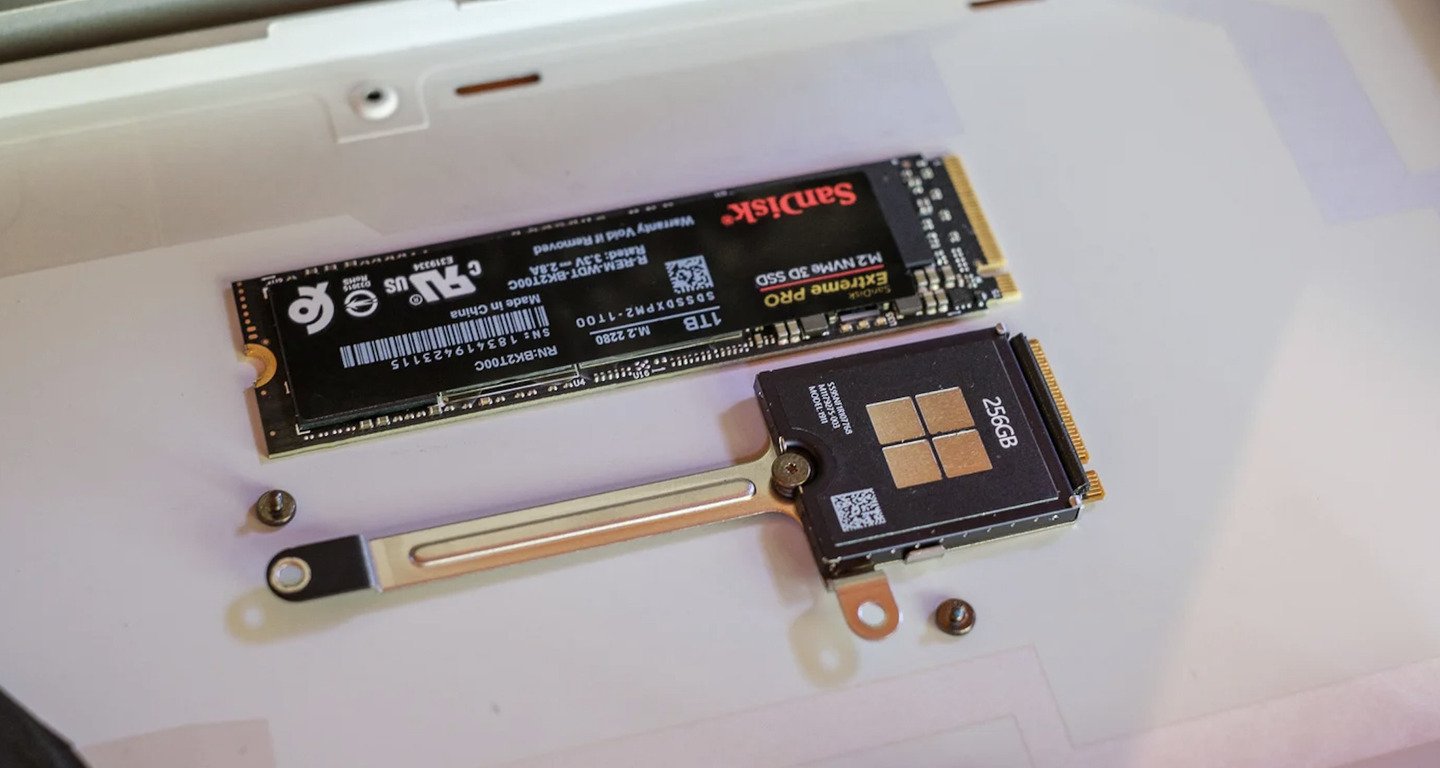

Источник: eGPU / M.2 NVMe

Необходимые условия

Ноутбук со свободным слотом M.2 (PCIe x4/x8);
Адаптер M.2 → PCIe x16;
Видеокарта;
Внешний блок питания для видеокарты.

Этот метод использует слот M.2, обычно предназначенный для SSD. Поскольку M.2 работает через PCIe, его можно использовать для подключения видеокарты через специальный адаптер.

Плюсы

Высокая пропускная способность (лучше, чем у Thunderbolt)
Относительно низкая стоимость (адаптеры стоят около $30–50)

Минусы

Нужно разбирать ноутбук;
Часто единственный слот M.2 уже занят SSD;
Нет горячей замены (переключение видеокарты требует перезагрузки).

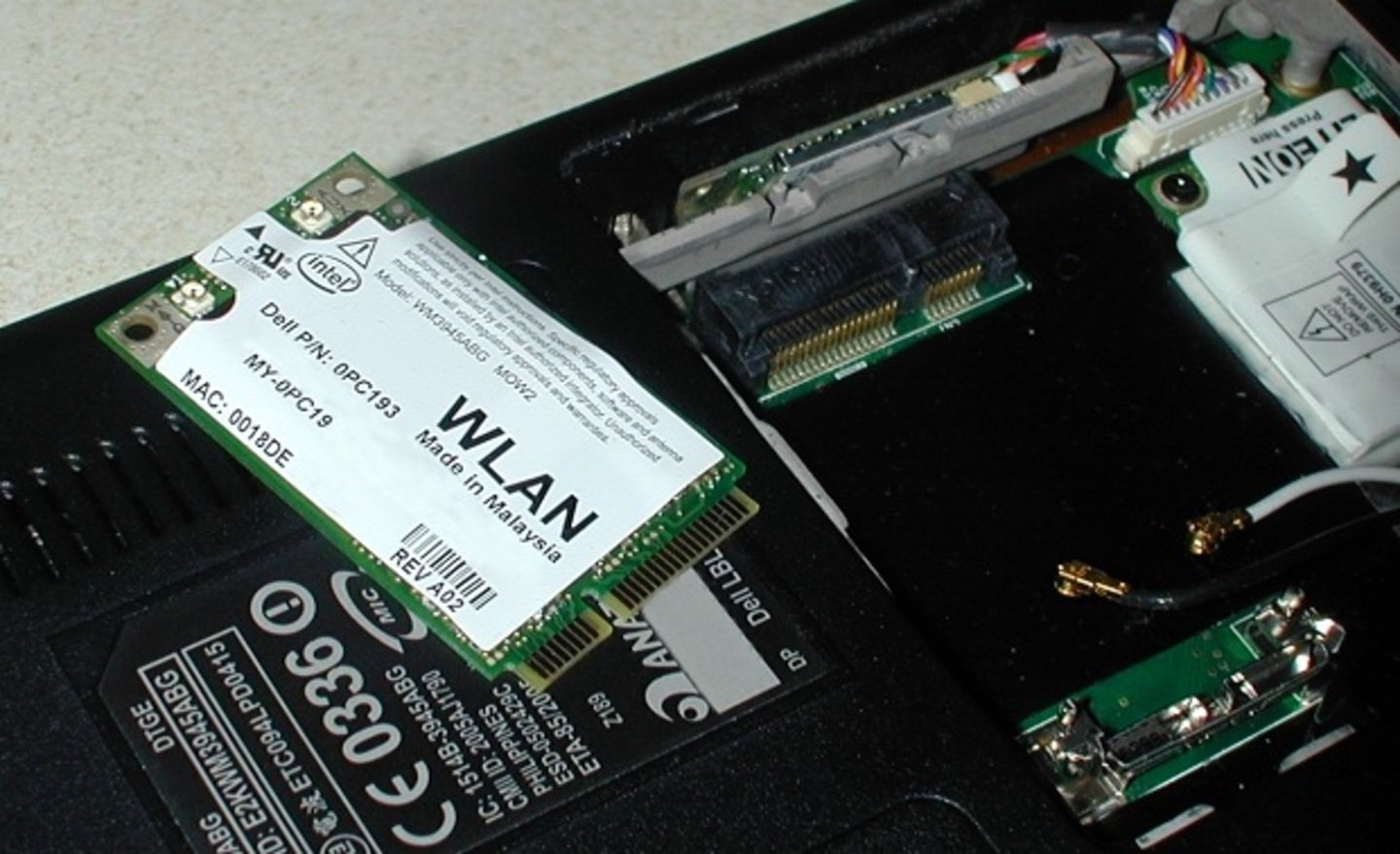

Через mini PCIe

Источник: OnLogic / mini PCle

Необходимые условия

Ноутбук с mini PCIe-слотом;
Адаптер mini PCIe → PCIe x16;
Видеокарта;
Внешний блок питания для видеокарты.

Почти в каждом ноутбуке имеется разъем mini PCIe. Ранее слот использовался для подключения Wi-Fi модулей. Если отключить Wi-Fi и вставить в этот разъем адаптер mini PCIe → PCIe x16, то можно подключить внешнюю видеокарту.

Поскольку это самый распространенный метод коммутации видеоадаптера, рассмотрим его более подробно:

Выключите ноутбук и извлеките аккумулятор;

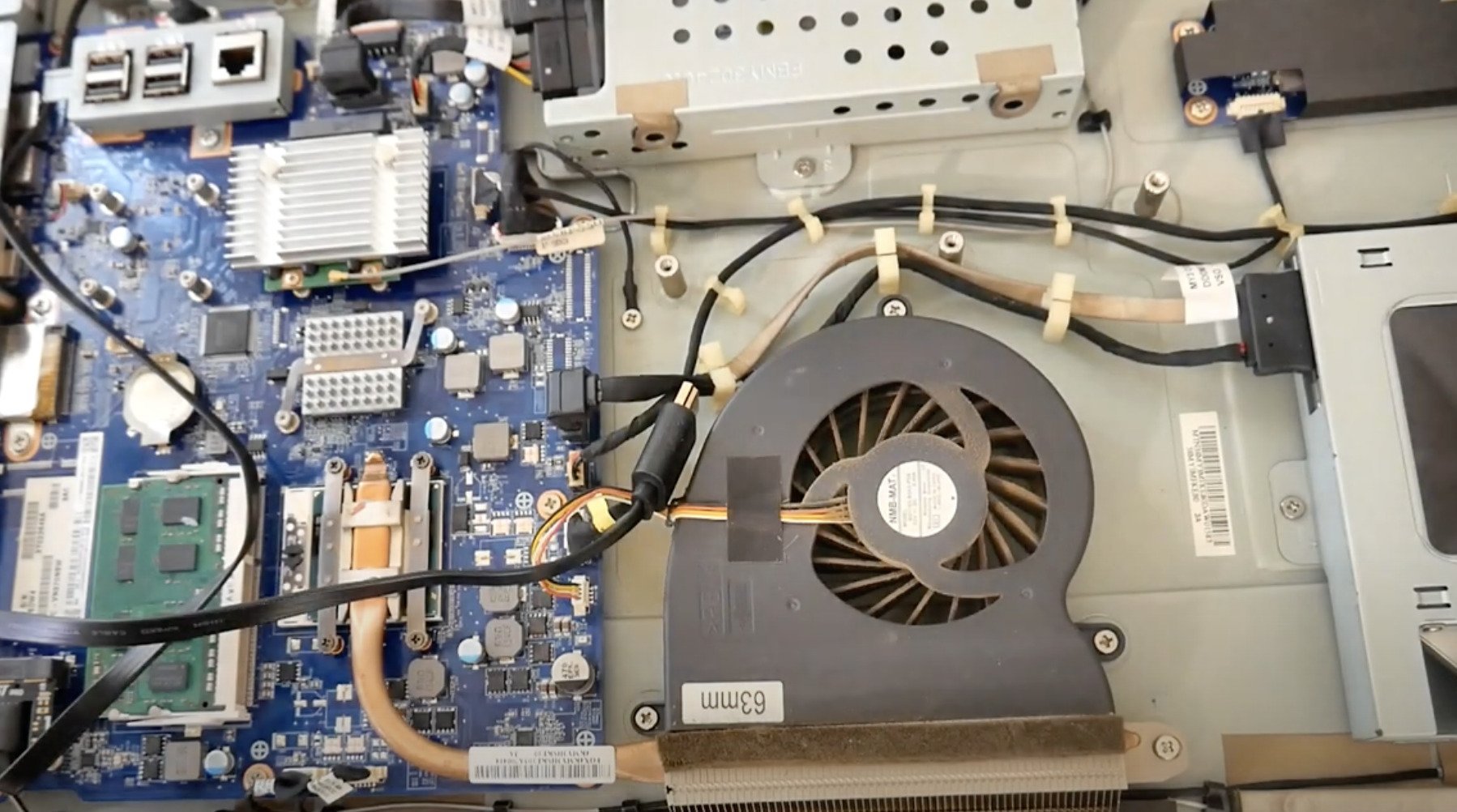

Открутите отдельную крышку для доступа к ОЗУ, видеокарте и другим компонентам.

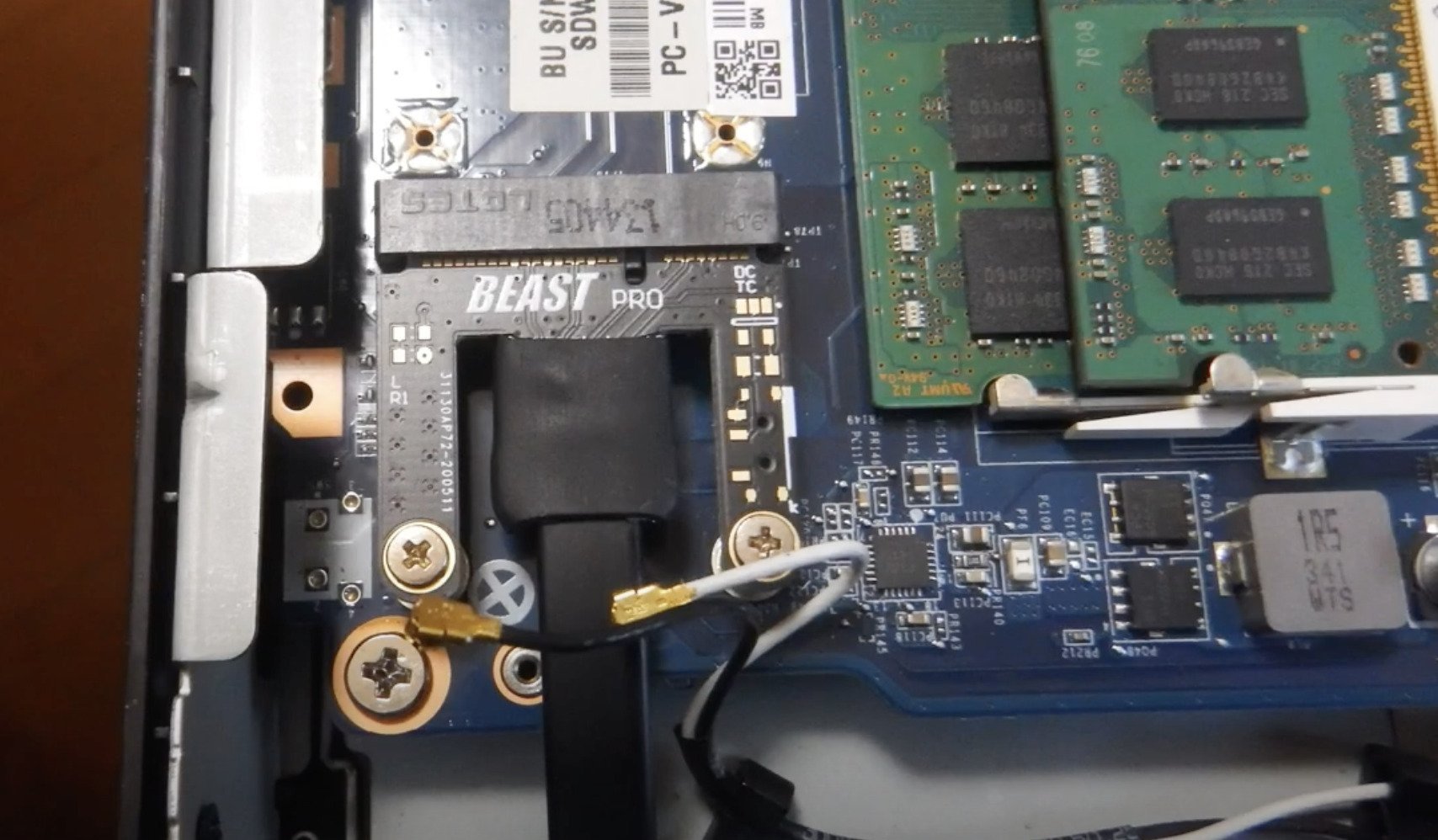

Источник: YouTube-канал ThePinponz / mPCI-E

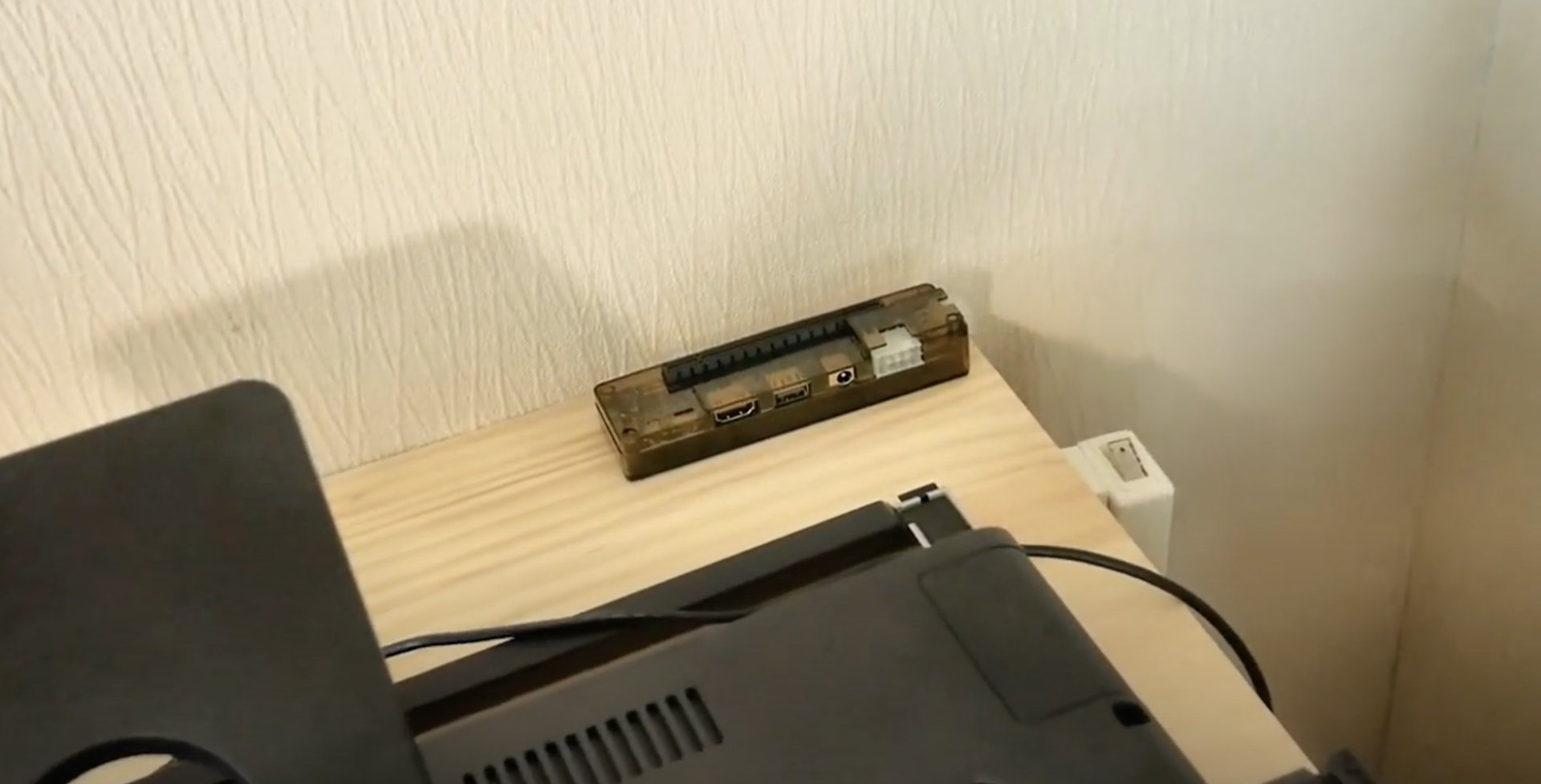

Подготовьте внешний графический адаптер и соединительный кабель с разъемами mPCI-E и HDMI;

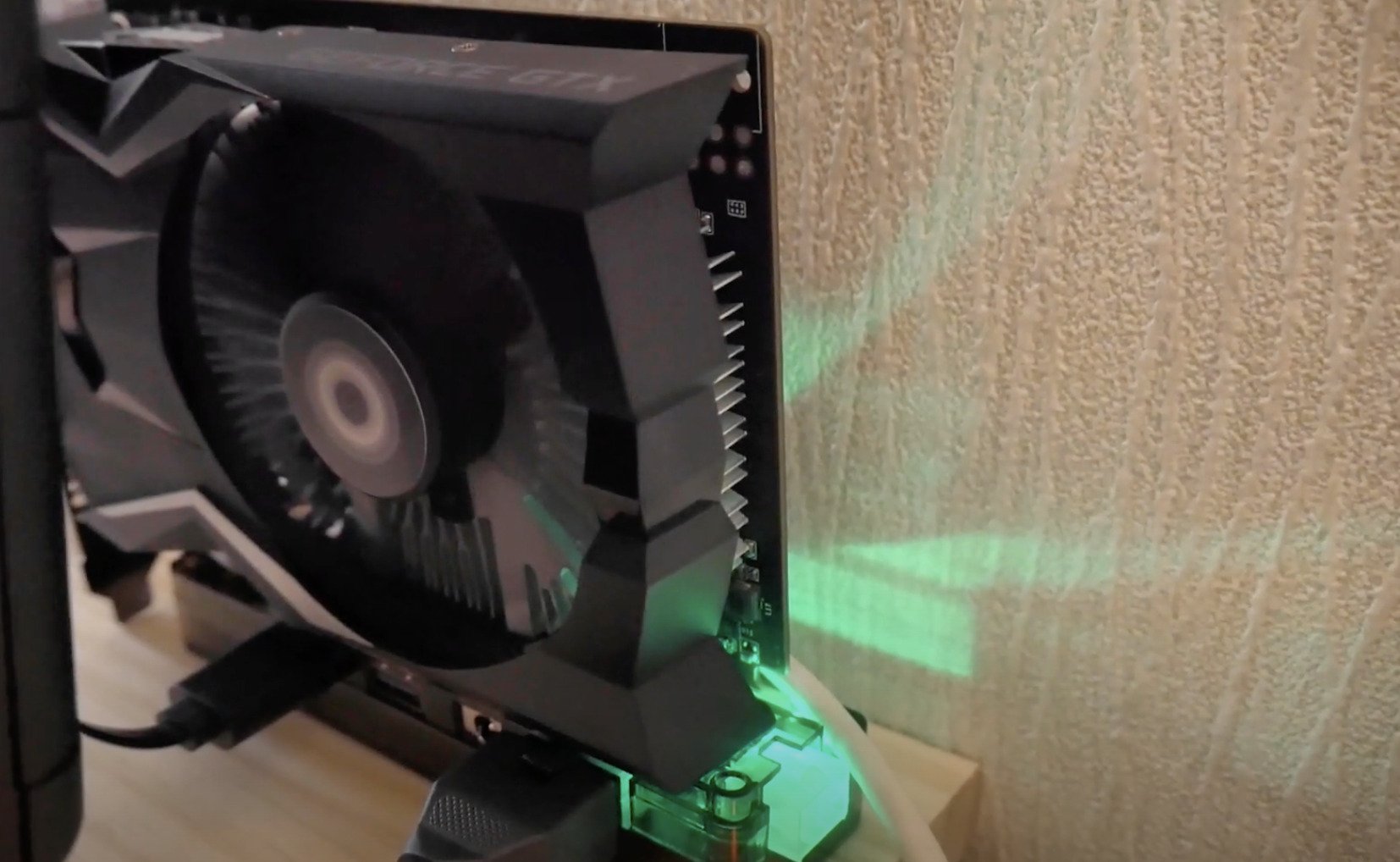

Подключите кабель к соответствующим разъемам на адаптере и видеокарте.

Источник: YouTube-канал ThePinponz / EXP GDC
