Форм-фактор системных блоков — это стандарт, определяющий физические размеры, конфигурацию и совместимость компонентов компьютера. Рассказываем о доступных на рынке видах и об их ключевых особенностях.

Содержание
  1. Основные форм-факторы системных блоков
    1. ATX (Advanced Technology eXtended)
    2. Micro-ATX (mATX)
    3. Mini-ITX
    4. E-ATX (Extended ATX)
    5. SFF (Small Form Factor)
    6. Важность форм-фактора
  2. Материнская плата и ее связь с выбором системного блока
  3. Ошибки при выборе корпуса
Прокомментировать

Основные форм-факторы системных блоков

Существует несколько видов системных блоков, у которых есть свое название и соответствующие размеры. Каждый блок больше подходит для определенного типа сборки.

ATX (Advanced Technology eXtended)

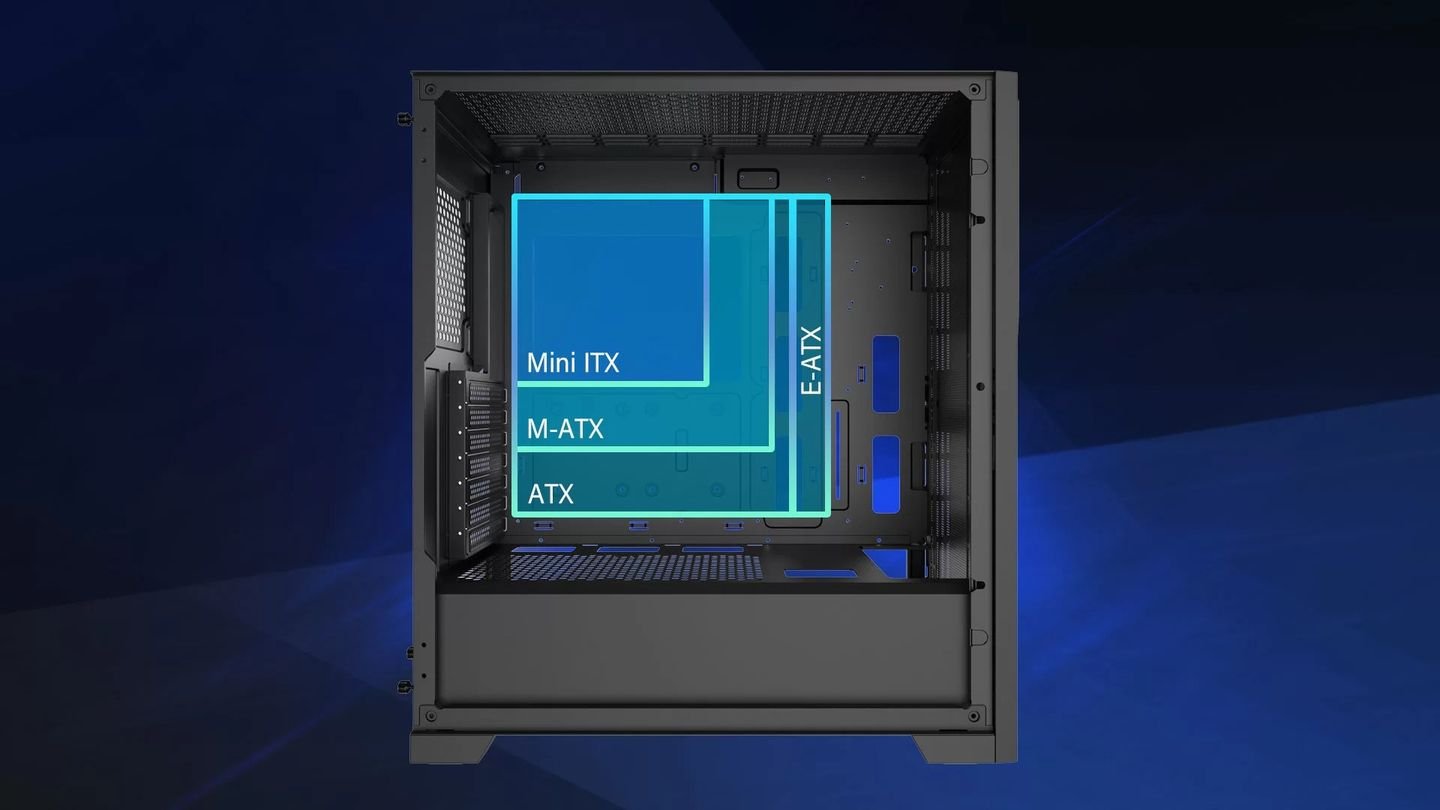

Источник: G-Skill / ATX-корпус

  • Размеры: Обычно 305 мм x 244 мм;
  • Особенности: Самый популярный форм-фактор для настольных ПК. Обеспечивает хорошую совместимость и простоту сборки. Поддерживает до 7 слотов расширения;
  • Применение: Игровые ПК, рабочие станции, серверы.

Micro-ATX (mATX)

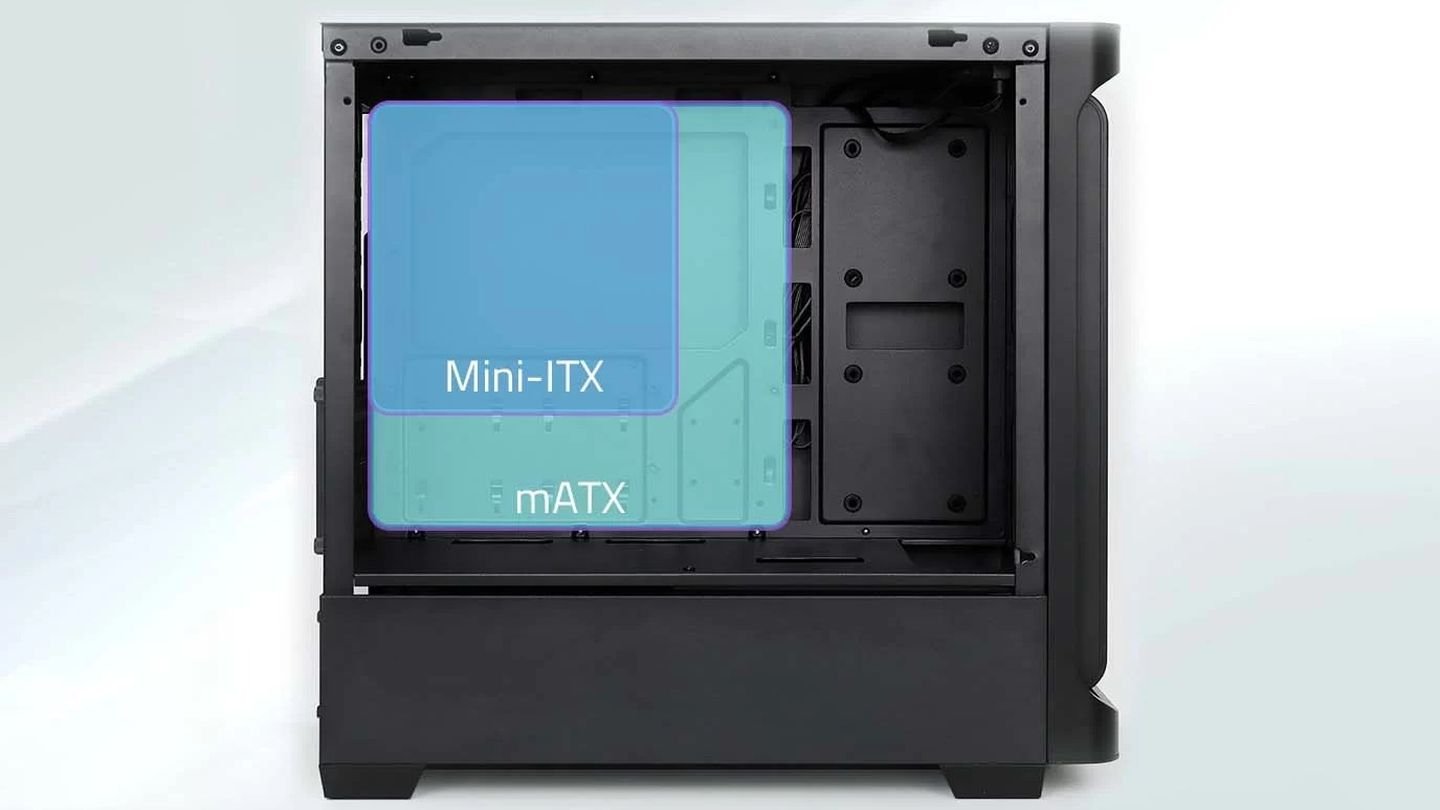

Источник: G-Skill / mATX-корпус

  • Размеры: 244 мм x 244 мм;
  • Особенности: Компактнее ATX, но сохраняет совместимость с большинством компонентов. Поддерживает до 4 слотов расширения;
  • Применение: Компактные игровые ПК, офисные компьютеры.

Mini-ITX

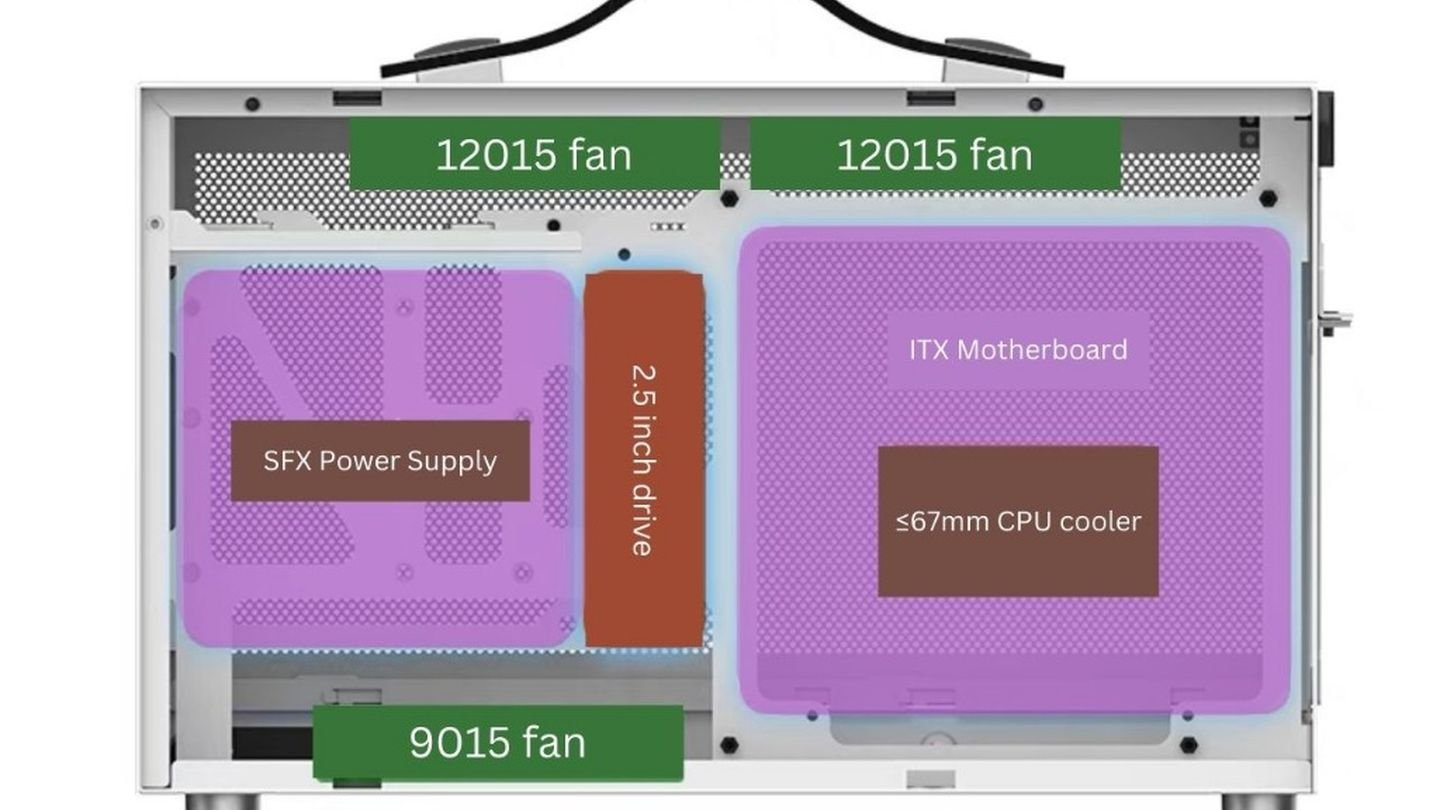

Источник: Wallmart / mini-ITX-корпус

  • Размеры: 170 мм x 170 мм;
  • Особенности: Очень компактный форм-фактор, поддерживает только один слот расширения. Идеален для сборки мини-ПК и HTPC (Home Theater PC);
  • Применение: Медиа-центры, компактные рабочие станции.

E-ATX (Extended ATX)

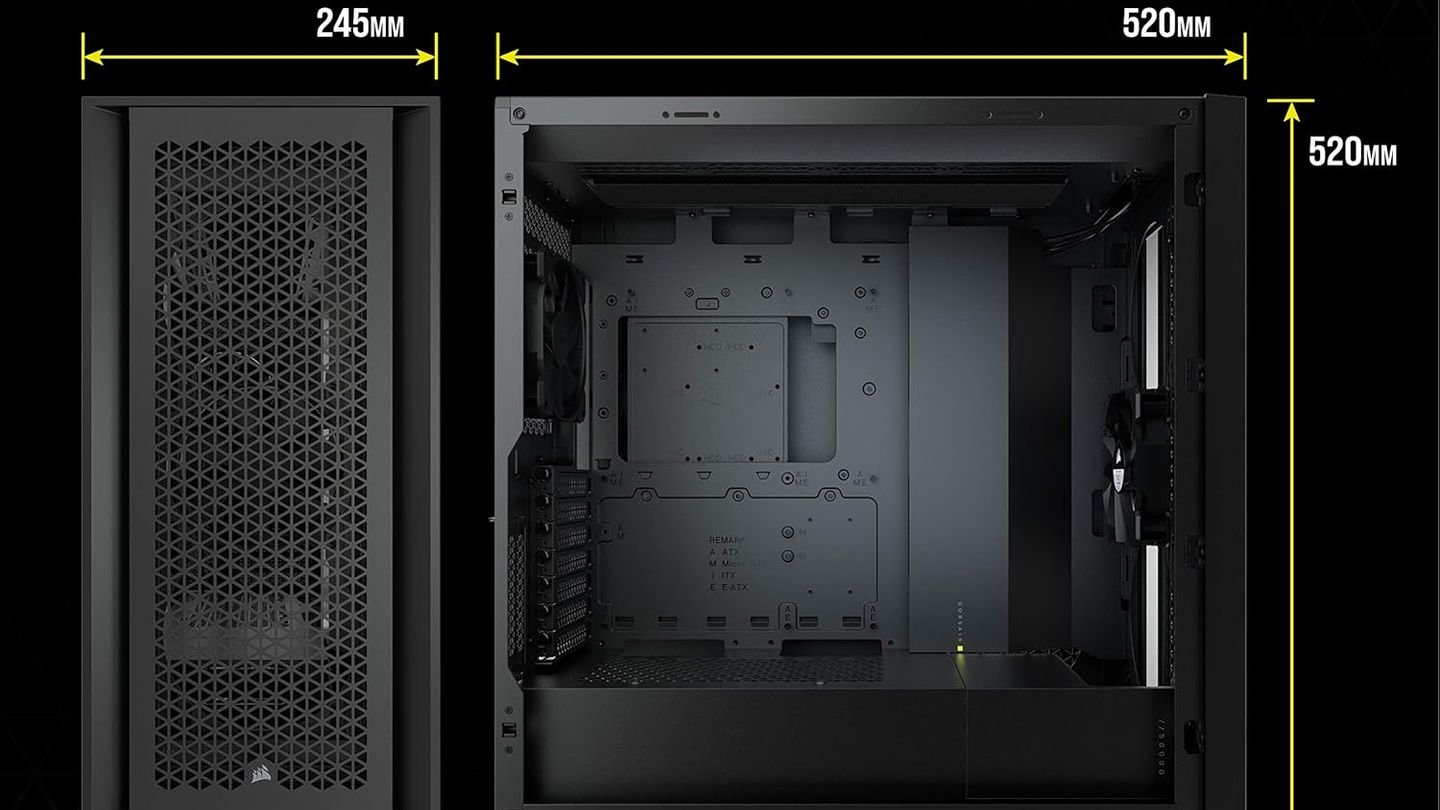

Источник: Amazon / eATX-корпус

  • Размеры: 305 мм x 330 мм;
  • Особенности: Увеличенный размер для поддержки дополнительных компонентов и слотов расширения. Часто используется в высокопроизводительных системах;
  • Применение: Серверы, рабочие станции высокой производительности.

SFF (Small Form Factor)

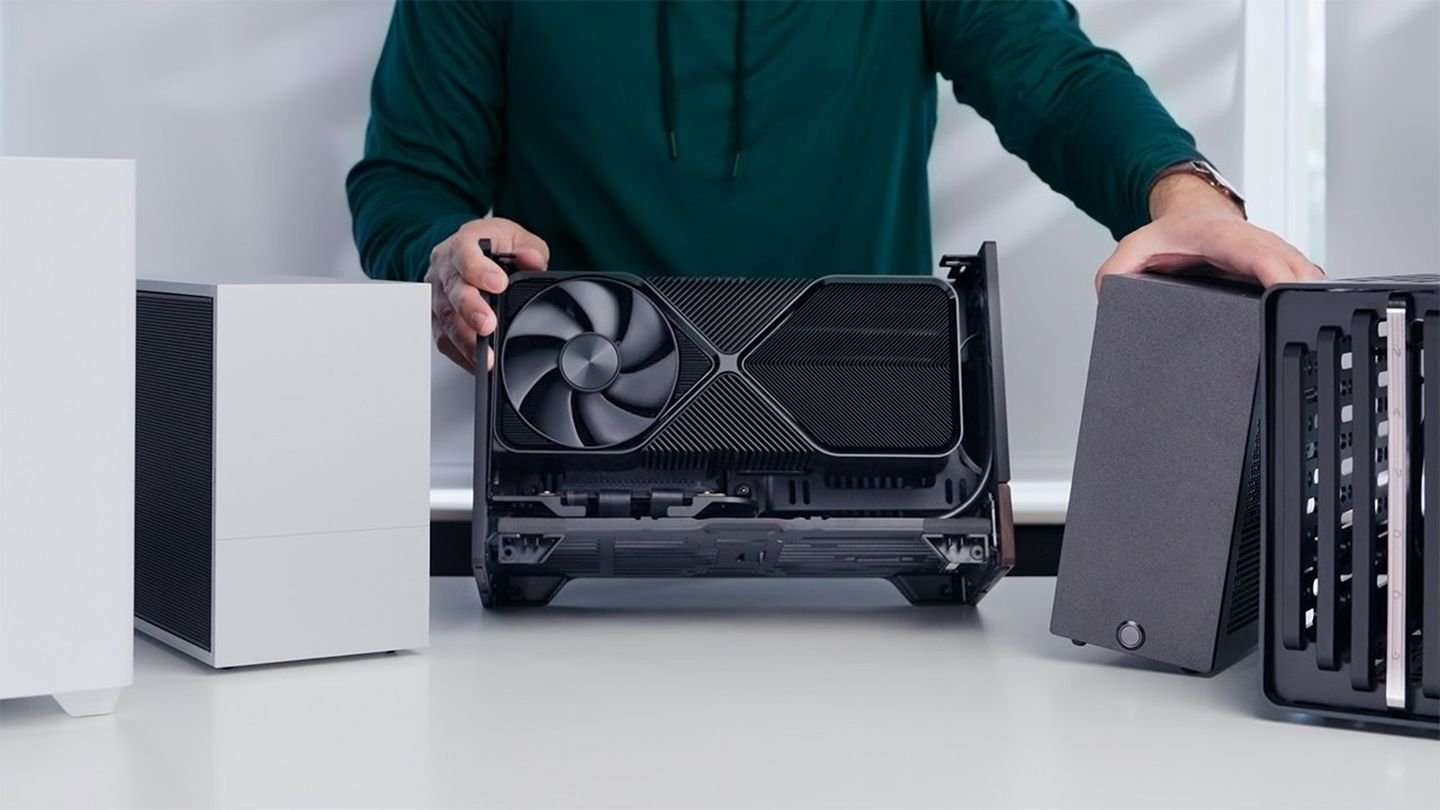

Источник: YouTube / Сборка SFF компьютера

  • Размеры: Варьируются, но обычно меньше, чем Micro-ATX;
  • Особенности: Оптимизирован для минимального пространства. Может включать встроенные компоненты для экономии места;
  • Применение: Офисные ПК, тонкие клиенты.

Важность форм-фактора

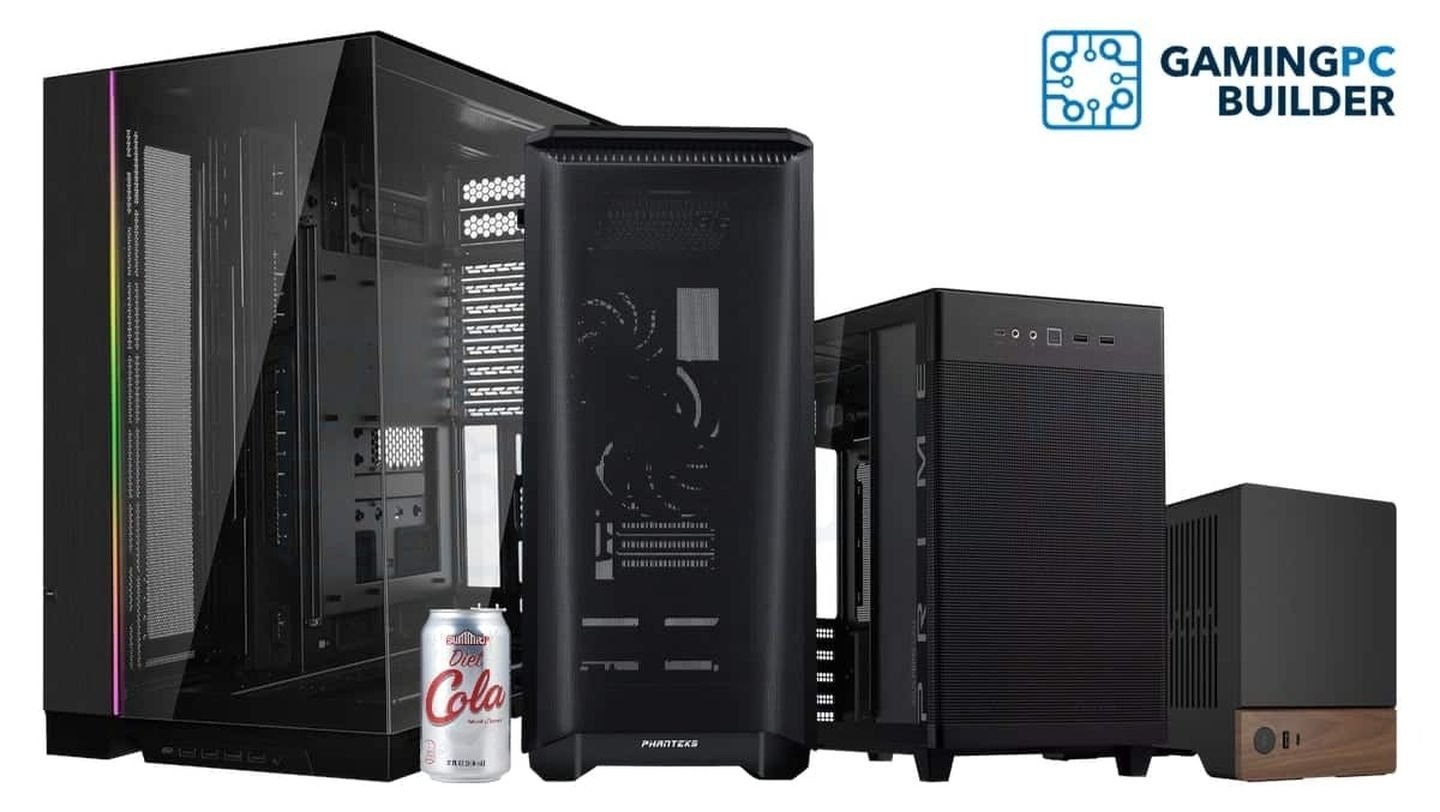

Источник: Gaming PC Builder / Разные корпуса

Форм-фактор определяет, какие компоненты можно использовать в системе. Например, материнская плата форм-фактора ATX не поместится в корпус, предназначенный для Mini-ITX. Большие форм-факторы, такие как ATX и E-ATX, обычно обеспечивают лучшее охлаждение благодаря большему пространству для вентиляторов и радиаторов.

Форм-фактор также влияет на количество слотов расширения и, следовательно, на возможности модернизации системы. Компактные форм-факторы, такие как Mini-ITX, позволяют создавать стильные и компактные системы, которые легко вписываются в любое пространство.

Материнская плата и ее связь с выбором системного блока

Источник: stonerefurb / Материнские платы

Материнская плата является центральным компонентом любого компьютера, на котором устанавливаются процессор, оперативная память, видеокарта и другие устройства. Форм-фактор материнской платы должен соответствовать форм-фактору корпуса, чтобы обеспечить правильную установку и функционирование всех компонентов.

Материнская плата должна физически помещаться в корпус. Например, материнская плата форм-фактора ATX требует корпуса ATX или большего размера. Форм-фактор материнской платы также определяет количество и тип доступных слотов расширения (PCIe, PCI и так далее), а также разъемы для подключения периферийных устройств.

Размер материнской платы влияет на возможности охлаждения и подключения блока питания. Большие материнские платы могут требовать более мощных и эффективных систем охлаждения. Форм-фактор материнской платы также влияет на ее функциональность. Например, материнские платы форм-фактора Mini-ITX могут иметь ограниченное количество слотов расширения и разъемов, что делает их менее гибкими для модернизации.

Ошибки при выборе корпуса

Источник: PC Gamer / Генри Кавилл (актер) собирает ПК

  • Одной из самых распространенных ошибок является выбор корпуса, который не соответствует форм-фактору материнской платы. Это может привести к тому, что материнская плата не поместится в корпус или будет неправильно установлена, что может вызвать проблемы с охлаждением и подключением компонентов;
  • Некоторые пользователи не учитывают размеры видеокарты, блока питания и других компонентов. Это может привести к тому, что компоненты не поместятся в корпус или будут плохо охлаждаться из-за недостатка места для воздушного потока;
  • Недооценка важности вентиляции может привести к перегреву компонентов. Важно выбирать корпус с достаточным количеством вентиляционных отверстий и возможностью установки дополнительных вентиляторов или систем жидкостного охлаждения;
  • Некоторые корпуса могут быть сложными в сборке из-за неудобного расположения крепежных элементов или ограниченного пространства для работы с кабелями. Это может усложнить процесс сборки и ухудшить управление кабелями, что может негативно сказаться на охлаждении и эстетике системы;
  • Важно убедиться, что блок питания подходит по размеру и типу крепления к выбранному корпусу. Несовместимость может привести к тому, что блок питания не поместится в корпус или будет неправильно установлен;
  • Некоторые пользователи не учитывают возможные будущие модернизации системы. Выбор корпуса с ограниченными возможностями расширения может ограничить возможности апгрейда в будущем.

Заглавное фото: Newegg
